Raspberry Pi 5を用いてモジュール評価環境を検討しました

2026年7月5日 2026年7月5日

abepc2025consult

　設計のご依頼を頂いたモジュール基板の出来栄えを確認するため、シリアル I2C（2線式シリアル通信）インタフェースからデータをリード/ライトする評価環境をRapberry Pi 5（シングルボードコンピュータ）を用いて検討しました。

【構成一覧】

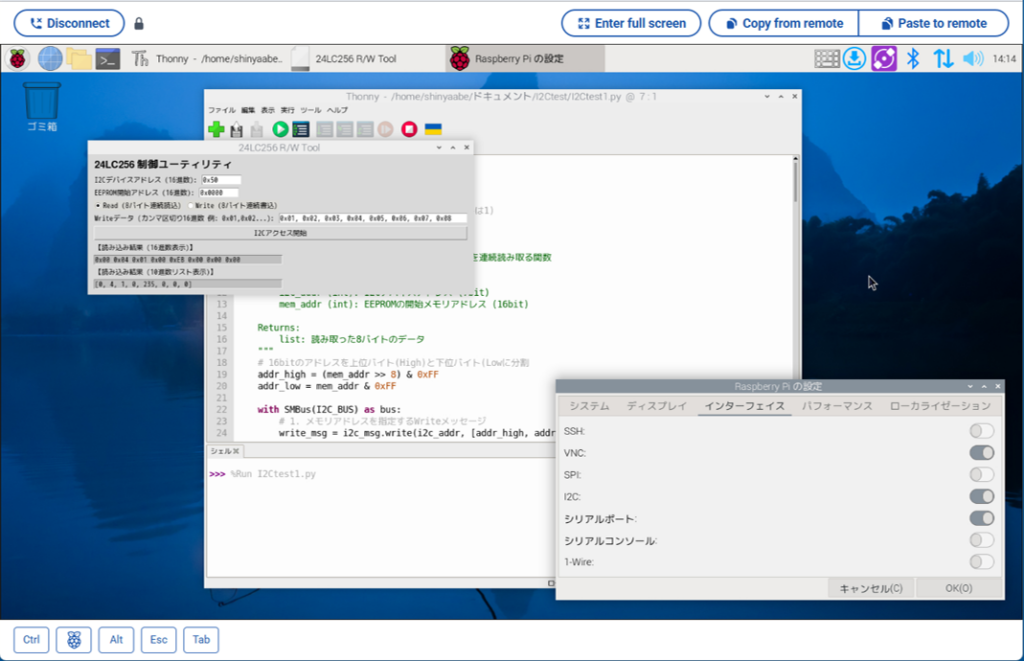

　Linux環境下でのプログラミングになりますので、開発環境としてマルチプラットフォーム対応でインストールが容易なPythonにしました。情報が入手しやすい点も本件では重視しました。合わせて、外部でデモンストレーションが出来るように、Raspberry Pi Connect（リモートデスクトップ）を導入しました。

項目	仕様
ハードウエア	Raspberry Pi 5（RAM 8Gb）
開発環境	Thonny（Python 3.11）
拡張パッケージ	TkEasyGUI, smbus2（I2C IF 有効化済）
その他	Raspberry Pi Connectによるリモートデスクトップ

【ターゲットデバイスとの接続】
　テストとして、準備したシリアルEEPROM（24LC256）に接続してリード・ライトを行うため、以下の手順で進めました。

ターゲットデバイスとの電気接続

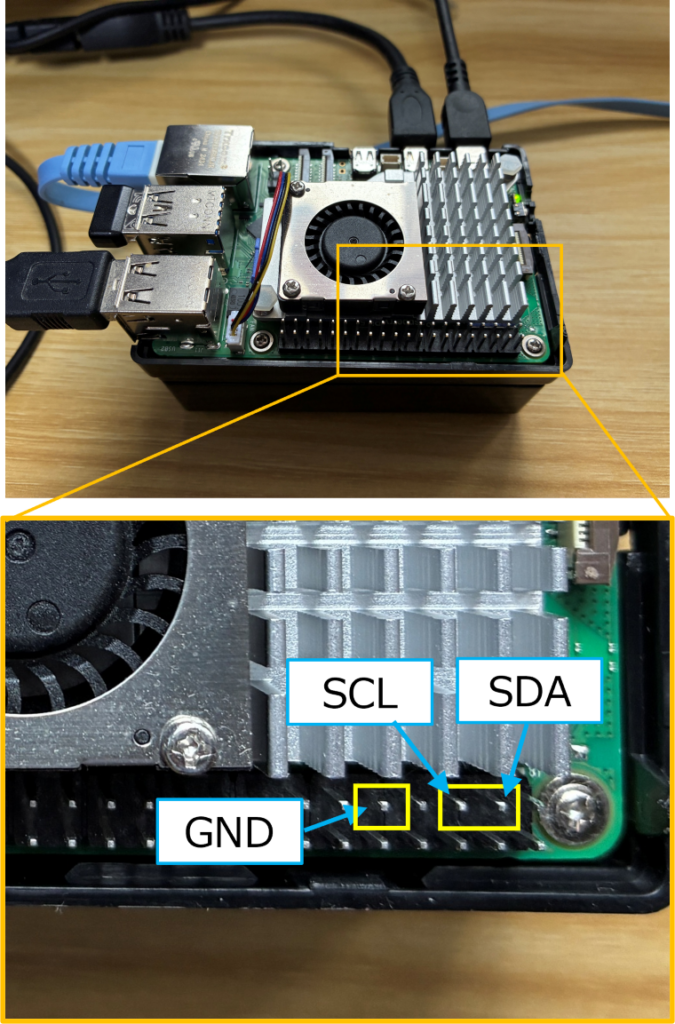

GPIOの3番（SDA）、５番（SCL）、９番（GND）ピンからリード線を引き出し、ターゲットデバイス（シリアルEEPROM）と電気接続をしました。
デバイスアドレスの識別（電気接続の確認）
ターミナルにコマンド（ sudo i2cdetect -y 1 )　を入力し、設定したデバイスアドレス（0x50）が認識できることを確認しました。
8バイトデータのリード・ライト

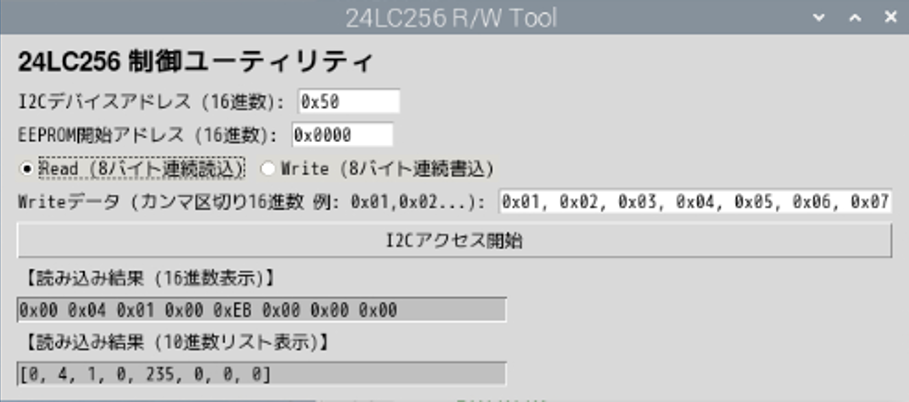

ハードウエアの環境とデータのインプット/アウトプットを定義したプロンプトを用いて生成AI（Gemini）にプログラム（GUI）の作成を依頼しました。GUIの設定に一部間違いがありましたが、修正して難なく指定した8バイトデータのリード・ライトが出来ました。

【今後の見通し】
　ご依頼頂いたモジュール基板に搭載のデバイス用に評価用のGUIを作成し、試作したデバックを進める予定です。
